測繪是以計算機技術、光電技術、網絡通訊技術、空間科學、信息科學為基礎，以全球定位系統(GPS)、遙感(RS)、地理信息系統(GIS)為技術核心，將地面已有的特征點和界線通過測量手段獲得反映地面現狀的圖形和位子信息，供工程建設的規劃設計和行政管理之用。

    一、測繪儀器的種類及其應用

    （一）電子經緯儀

    60年代以來，隨著近代光學、電子學的發展，使角度測量向自動化記錄方向改進有了技術基礎，從而出現了電子經緯儀等自動化測角儀器。電子經緯儀在結構及外現上和光學經緯儀相類似，主要不同點在于讀數系統，它采用光電掃描和電子元件進行自動讀數和液晶顯示。電子測角雖然仍舊是采用度盤來進行，但不是按度盤上的刻劃，用光學續數法讀取角度值，而是以度盤上取得電信號，再將電信號轉換成角度值。

    電子測角的度盤主要有編碼度盤、光柵度盤和動態測角度盤三種形式。因此，電子測角也就有編碼度盤測角，光柵度盤測角和編碼度盤結合測角，以及動態測角等四種形式。如瑞士克恩(KERN)廠的E1型和E2型電子經緯儀采用光柵度盤，德國OPTONJ于1978年生產的Elta-2型電子速測儀，采用的是編碼度盤，而現在主流速測儀的測角系統大多用的是動態測角系統，測角精度可達在0.5″。從90年代起，國內廠家如北京光學儀器廠、南方測繪儀器公司生產的電子經緯儀測角精度均在在5″左右。

    （二）電磁波測距儀

    隨著各種新穎光源(激光、紅外光等)的相繼出現，物理測距技術也得到了迅速的發展，出現了以激光、紅外光和其它光源為載波的光波測距儀和以微波為載波的微波測距儀，通稱為電磁波測距儀。

    電磁波測距儀的出現，是測距方法的革命，從而開創了距離測量的新紀元。與傳統的鋼尺或基線尺的量距相比，它具有精度高、作業迅速，受氣候、地形影響小等優點。電磁波測距儀的發展很快，世界上第一臺測距儀于1947年由瑞典AGA公司制成，該廠生產的AGA-8激光測距儀一般被認為是第一代測距儀的代表。這類儀器的測程一般為20-60km。由南非1954年開始研制，1957年正式生產的微波測距儀，也屬于第一代電磁波測距儀，在良好的條件下，其測程可達66-80km。

    第一代測距儀雖然測長邊比較精確，但體積大、笨重且造價昂貴。20世紀60年代中期，電子產品的小型化和小型發光二極管的研制成功，為第二代測距儀的設計提供了條件。第二代測距儀是一種小型、輕便的儀器，而且耗電少，操作簡便，但測程較短，一般為0.5-5km，測距的中誤差為正負2-10mm+0。5-5ppm。相干激光引入光波測距儀后，就產生了第三代測距儀。這類儀器十分輕便，耗電少、讀數方便，測程為5m-60km，精度高達正負5mm+1ppm。

    目前，測距儀正在向小型、自動、多功能的方向發展。將測距儀通過接合器，安裝在光學經緯儀或電子經緯儀的望遠鏡支架上，以形成組合型儀器，是半全站型記錄或電子速測儀的發展開端。從80年代起，我國科研單位舉行了聯合公關，在80年代中期，已研制出了第一臺電磁波測距儀，但由于國內的電子材料的質量等問題，始終未能投入生產。80年代后期，北京光學儀器廠與德國AGA公司合作，組裝生產了AGA-112、AGA-114等型號的測距儀，在90年代初常州第二無線電廠推出了大地系列的測距儀，標稱精度在5mm+5ppm。

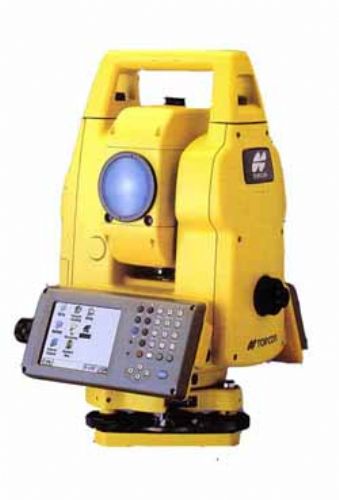

    （三）全站儀

    全站型電子速測儀是一種集測角，測距、計算記錄于一體的新型測量儀器。它不是簡單的測距儀與電子經緯儀的集成，而是在整個系統當中安裝了一個集成度很高的帶有固體存貯器的計算器，對觀測的結果進行處理，進行數據的計算，存貯和交換，在實際應用中，只要將各種固定參數(如測站坐標、儀器高、儀器照準差，指標差、棱鏡參數、氣溫、氣壓等)預先置入儀器，然后照準目標上的反射鏡，啟動儀器，就可獲得水平角、水平距或目標的X、Y、Z坐標，且這些觀測值都已經過多項改正，并顯示在儀器的顯示屏上，記錄在隨機的存貯器或外置的電子手簿當中，并利用隨機的軟件進行預處理，內業時直接傳輸?shù)絇C(個人電腦)中，使整個流程自動化，大大提高了作業的精度和效率。

    自60年代德國生產出第一臺電子速測儀以來，電子速測儀有了飛速的發展。特別是在中央處理單元(CPU)，內置軟件和通迅上有了長足的進步，并且出現了所謂“測量機器人”，即單人電子速測儀，它能夠自動跟蹤反射器，進行自動測量，如早些時候Geotrohcs公司推出的Geodmeter400和最新型的蔡司馬達驅動自動跟蹤全站儀EltaS系列的儀器。從90年代起，國內南方測繪儀器公司開始生產的電子經緯儀測角精度均在在5″左右。

    （四）電子水準儀

    隨著數字技術的發展，幾十年來人們探求的精密水準測量自動化，在90年代初有了突破。自1990年徠卡公司第一臺數字電子水準儀問世，徠卡公司和蔡司公司相繼成功地將數字電子水準儀推向市場，實現了水準標尺的精密照準，標尺分劃讀數和視距的讀取、數據儲存和處理等數據采集的自動化，從而減輕了水準測量的勞動強度，提高了測量和成果質量。目前的主流產品有徠卡的NA2002、NA3003，蔡司DiNi20、DiNi10，拓普康的DL-101、DL-102等數字電子水準儀，它們的光學系統都采用了光學自平水準儀的基本形式，具有典型的交叉吊帶補償器，也可以象光學水準儀一樣使用。

    標尺采用條碼分劃，代替人們眼睛的是光電二極管陣列。在水準測量中，條碼的像通過一個分光器，將光線分成兩束，一束轉射到傳感光電二極管陣列上，另一束轉射到觀測鏡上。信號的分析和處理采用了相關方法，將存貯在儀器內的基準碼與傳感器陣列的圖象信號進行比較，儀器與標尺之間的高差即是標尺條碼象的位移量和因儀器一標尺間距離而產生的條碼象的大小的相關函數。將儀器的調焦透鏡位置參數作為相關搜索的初始值，求出最佳相關，即可求出高差。電子水準儀自動記錄，重量輕，大大降低了觀測員的勞動強度，節省了人力，提高了觀測速度。

    在光電測量儀器蓬勃發展的今天，除了大量出現的種類繁多的測距儀，全站儀等以外，還出現了諸如激光經緯儀、激光準直儀、激光水準儀等光電測量儀器。

    二、我國測繪儀器業發展現狀

　　中研普華行業專家吳浩表示，大到GPS測量車，小到配套產品乃至校正水準用的小氣泡，產業鏈上的產品可謂應有盡有，且附件類產品都是由我國產品占主導。

　?。ㄒ唬y繪儀器業產品體系

　　在光電測量儀器蓬勃發展的今天，除了種類繁多的傳統光學儀器和迅猛發展的電子儀器外，還包括激光經緯儀、激光水準儀、激光全站儀等光電測量儀器。

　　中研普華行業專家吳浩表示，測繪儀器的應用越來越廣泛。以高鐵軌道測量為例，高速鐵路對軌道平順度要求非常高，對鋼軌之間的縫隙、軌道鋪設的水平度等都有著嚴格的標定。因此，在高速鐵軌鋪設完后，就要用高速軌道測量儀來檢驗和把關。隨著我國高鐵建設進程的加快，高鐵軌道測量儀也發揮著重要作用。

　　近年來，我國測繪儀器產業成熟度越來越高，逐漸打破了測繪儀器長期被國外公司壟斷的局面。以前，我國的測量儀器設備都是以進口為主。1995年，以南方測繪為代表的自主品牌生產出了我國第一臺電子全站儀，由此打開了國產測量儀器追趕世界先進水平的序幕。10多年來，國產自主品牌依托價格優勢、靈活的市場營銷手段及本土優勢，逐漸從低端電子測繪產品向中端市場滲透。南方全站儀產量從2003年的3000臺增長到目前的10萬臺，一舉成為世界產量最大。起步較晚的蘇一光全站儀，也從1000臺發展到年產銷量達6000臺以上。

　　中研普華行業專家吳浩表示，從傳統光學到電子再到激光，我國水準儀、經緯儀、全站儀等測繪儀器得到迅猛發展，目前已經成為世界測繪儀器的生產基地，測繪儀器實現了國產化。我國生產的中低端測繪儀器在國際上占有90％的市場份額，每年出口量達50萬臺。從紅外到激光，已經實現了全系列產品的生產。

　　（二）測繪儀器業服務及競爭

　　中研普華行業專家吳浩表示，隨著測繪儀器市場的不斷擴大，自主品牌之間、自主品牌與進口品牌之間的競爭加劇，也使產品價格有了大幅下降。

　　競爭在所難免，如何贏得更大的市場？國內自主品牌的同一水平產品，其性能相差不多，因此，要贏得市場青睞，除增強產品自身品質外，還要靠服務和產品細節優勢占領市場?！　∫鰪?qiáng)，就要創新，實現從低端向高端邁進。而且，我國的測繪行業要做強，不是一家兩家就可以完成的，必須多家一起上，共同發展，才能使整個產業都強大起來。

　　中研普華行業專家吳浩表示，如今，根據國家發展戰略和測繪發展的新思路，我國測繪業正面臨著難得的發展機遇和重大挑戰。目前，以高技術為特征的現代化測繪技術裝備正在逐步取代傳統測繪儀器，成為測繪儀器發展的主流。因此，測繪儀器國產自主品牌要在競爭中發展壯大，就要謀求產品的技術創新，走差異化之路。同時，實施走出去戰略，積極拓展海外市場，最終實現測繪儀器由大國到強國的跨越。

　?。ㄈy繪儀器業挑戰與機遇

　　在經濟全球化趨勢下，我國測繪儀器企業已經不可避免地加入到國際競爭的行列。激烈的國際競爭，在給我國民族工業帶來沖擊的同時，也帶來了巨大的發展機遇。

　　中研普華行業專家吳浩表示，世界著名測繪儀器制造廠商已把我國作為一個重要市場，紛紛來設廠。他們利用低廉的制造成本，以技術優勢搶占市場。

　　在二十世紀，我國的測量儀器設備是以進口為主、國產為輔。特別是在電子技術和電腦芯片技術快速發展的推動下，迅速發展出以電子全站儀為代表的新型測量儀器。而我國在最初的15年，由于電子技術和芯片技術的發展滯后，只能以進口方式得到最新的測量技術。

　　國際測繪技術從傳統技術向信息化技術轉變的速度越來越快，特別是精度越來越高的激光雷達、三維掃描、多功能測量系統、航攝小飛機，以及功能越來越強、實用性越來越好的后處理軟件開發和應用。這些先進測繪技術正在加速取代傳統的測量方式，給依靠生產和銷售傳統測量儀器為主的企業帶來危機感。

　　中研普華行業專家吳浩表示，挑戰面前有機遇。正當國外測繪儀器大行其道之時，國內自主品牌可以借勢發力，在家門口近距離地接觸、吸收和運用國際資本、先進技能等，使我國測繪儀器從研制到生產，從銷售到服務都得到了成長壯大。事實也證明，我國自主開發的測繪儀器已打破了進口測繪儀器獨占市場的局面，實現了中低端測繪儀器國產化。

　　中研普華行業專家吳浩表示，國內測繪儀器市場已逐漸與國際市場接軌，形成了你中有我、我中有你的格局。因此說，競爭可以推動產業發展，推動測繪儀器的進步，抓住機遇，夯實功夫，積極作為，就能實現跨越。
